Jadual kimpalan 3D

Tempat Asal: Hebei

Waranti: 1 tahun

Sokongan tersuai: OEM, ODM

Nama Jenama: Storan

Nombor Model: 2005

Nama Produk: Bahan Platform Kimpalan Fleksibel 3D

Bahan: Cast Iron/Steel

Permohonan: Industri

Toleransi saiz liang: ± 0.05mm

Rawatan permukaan T: permukaan nitriding

Kebosanan: 0.02mm/1000mm

Kekasaran: RA1.6-RA3.2

Proses: Pemesinan CNC

Jenis: Tekan Molding

Sijil: ISO9001: 2008

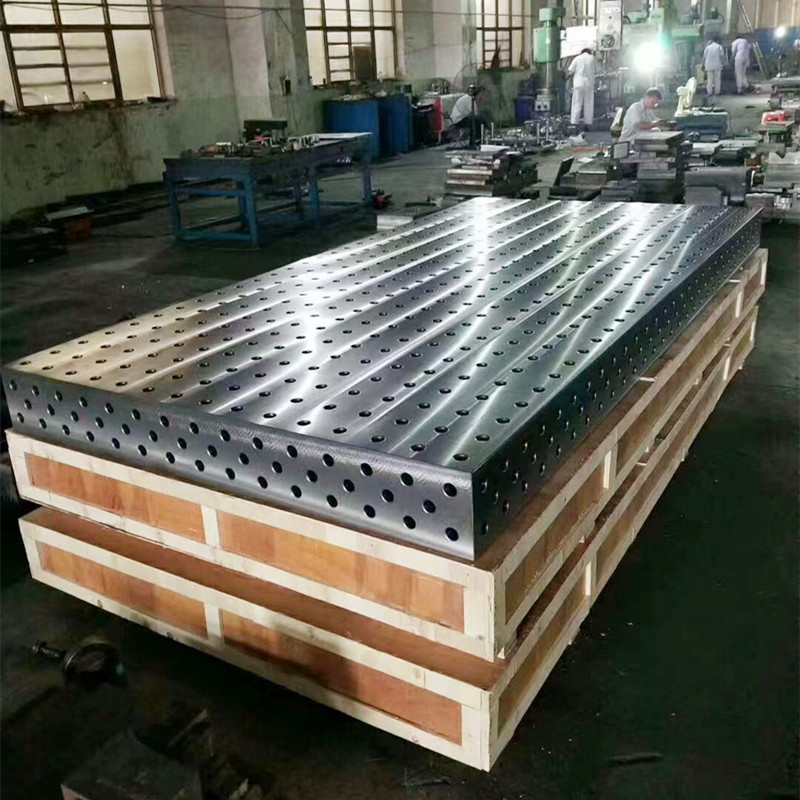

Butiran Pembungkusan: Kotak papan lapis meja kimpalan 3D dengan aksesori OEM HT300 Hitam Oxide Finish 3D Flexible Jadual Kimpalan

Unit Menjual: Item Single

Saiz pakej tunggal: 100x100x20 cm

Berat kasar tunggal: 5000 kg

Masa utama

Jadual kimpalan 3D

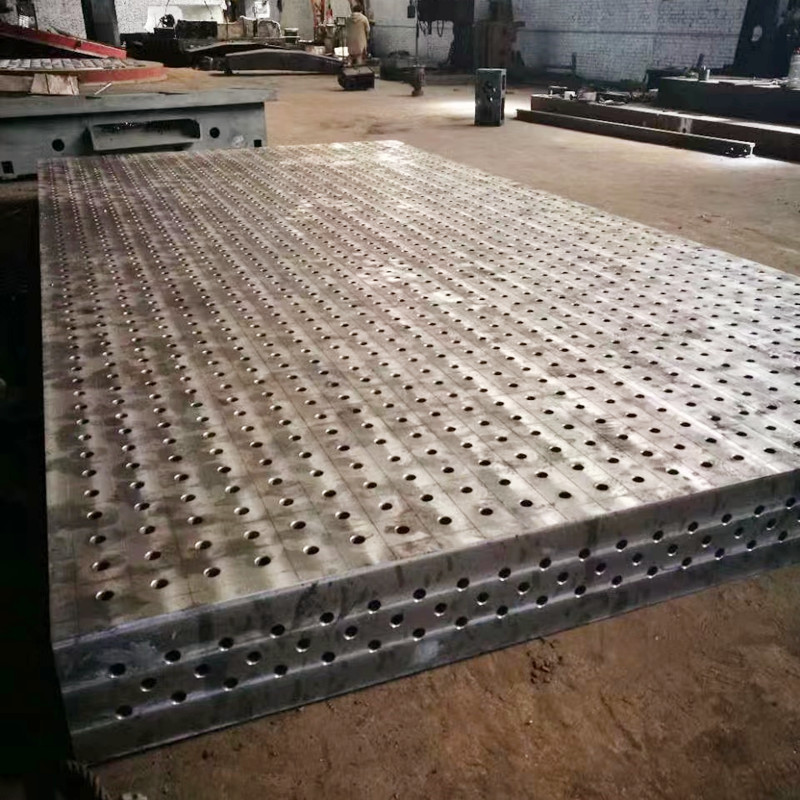

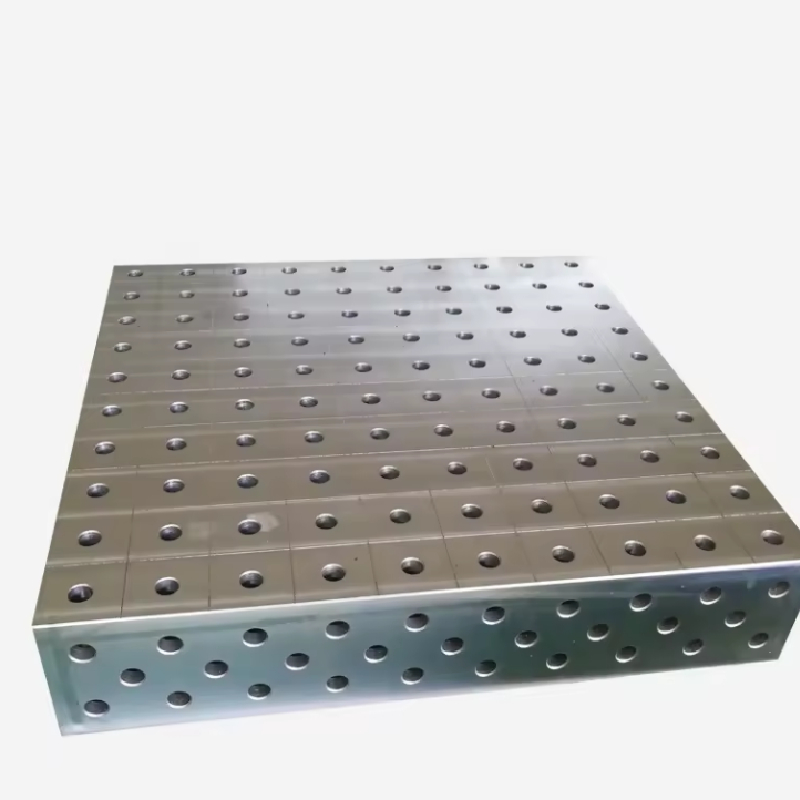

Platform Kimpalan 3D adalah platform kimpalan lanjutan, platform

dan empat sisi diedarkan dengan lubang 28, digunakan untuk menyelaras dengan

perlawanan fleksibel 3D, untuk mencapai kedudukan yang cepat dan mengepung bahan kerja

Itu perlu dikimpal. Kelebihan platform kimpalan 3D adalah kecekapan yang tinggi,

Ketepatan yang tinggi, dan kos rendah. Satu set sistem perkakas kimpalan 3D pada dasarnya boleh

Puaskan semua bahagian kimpalan pelanggan.

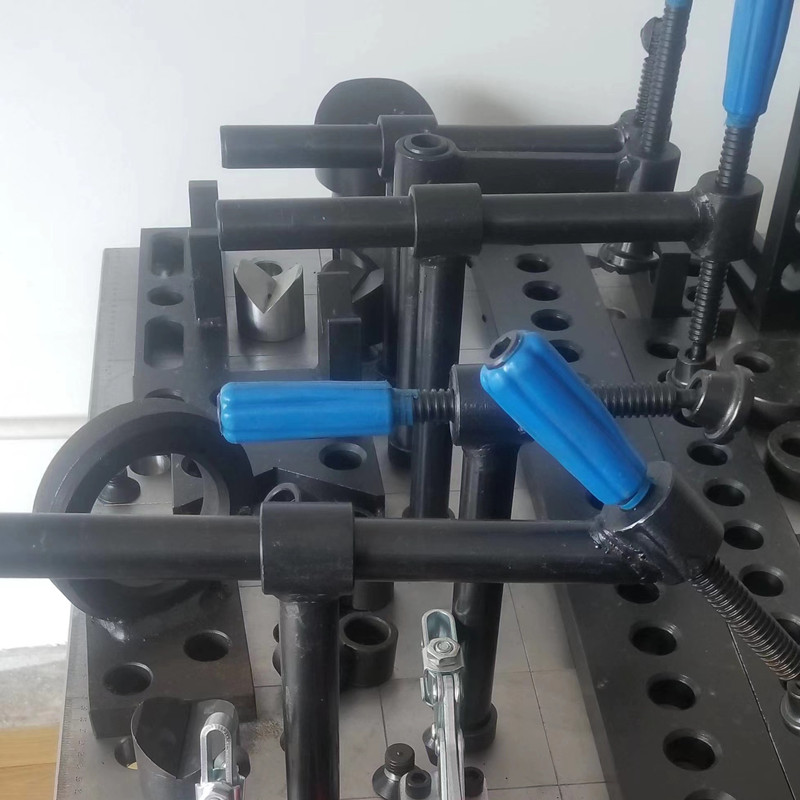

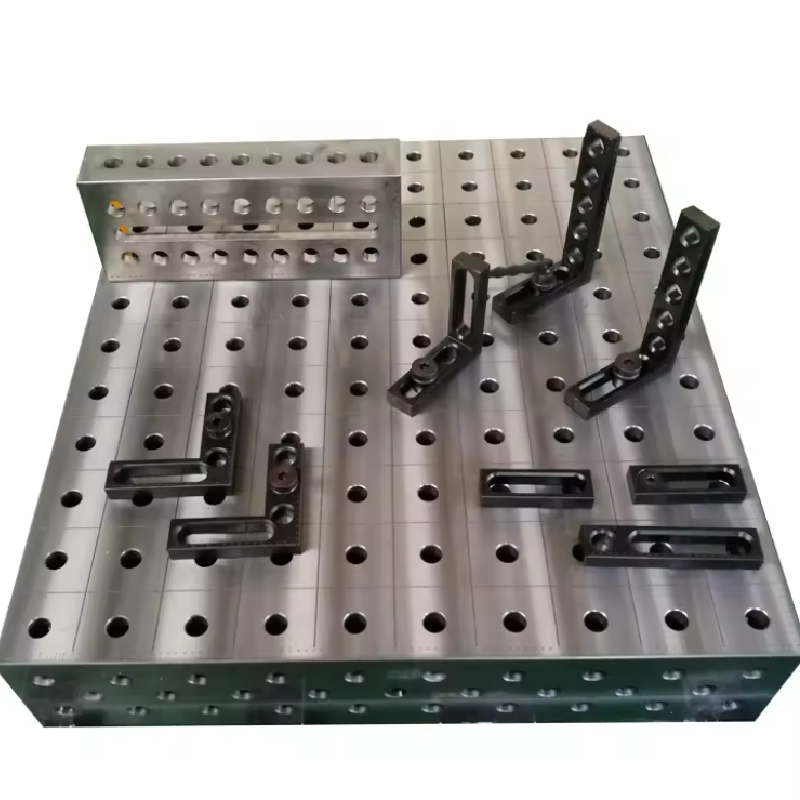

Komponen boleh dilengkapi selepas pilih yang berikut:

1, Alat untuk Menyokong: Kes Kube berbentuk U, kes kiub berbentuk L, penyokong sudut, dan tolok sudut

2, alat ganti untuk mencari:

3, alat untuk mengepung dan memperbaiki

4, alat ganti untuk mengunci sekeping kerja

5, alat tambahan

Jadual kimpalan 3d 1.2×2.4 1×2 1.5×3 2x4m ada di meja besi dan meja perlawanan stok

• - Dimensions:1000X1000mm-2000X4000mm
• - Lima Permukaan Kerja Potongan locating boleh dipasang. Juga boleh dilanjutkan melalui mana -mana lima permukaan kerja.
• - Bahannya dibahagikan kepada: jadual kimpalan keluli (Q345) dan jadual kimpalan pemutus (HT300).
• - Diameter lubangnya dibahagikan kepada: siri D28 dan siri D16.
• - Grid Diagonal: D28 adalah 100*100mm; D16 adalah 50*50mm.

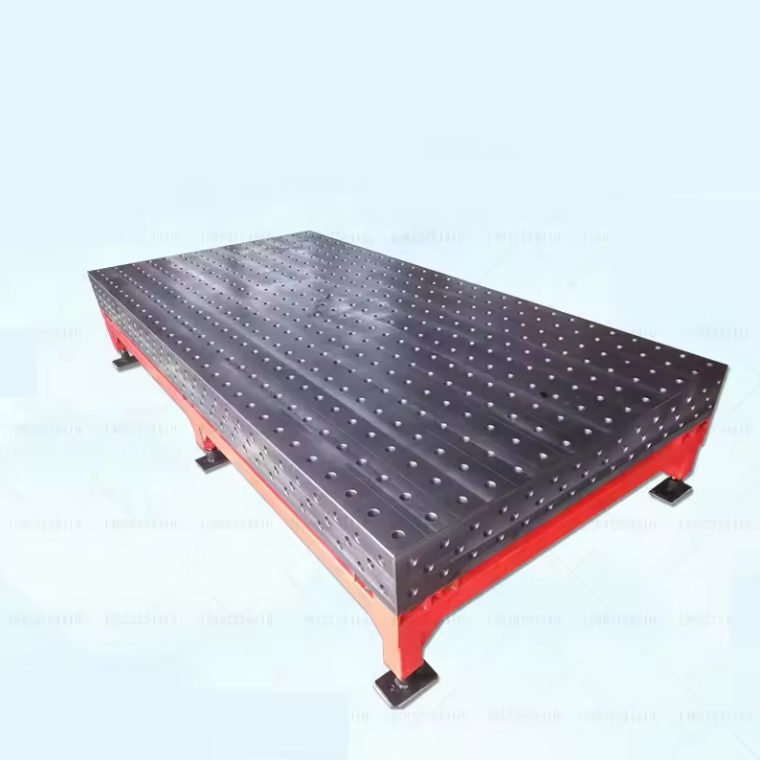

Menyokong: Kaki, bingkai keluli, dan kotak angkat hidraulik, mengikut keperluan.

Platform kimpalan 3D adalah perlawanan sejagat yang direka khusus untuk pembuatan produk yang dikimpal; Digunakan untuk kemudahan kimpalan, fleksibiliti, dan banyak berbeza daripada kaedah kimpalan tradisional.

Gabungan sistem lubang tiga dimensi Peralatan proses kimpalan fleksibel.

Tiga dimensi: mewakili tiga arah. Umumnya, lekapan adalah membujur dan melintang tanpa arah menegak. Platform ini mempunyai dua arah, dan empat tepi boleh digunakan untuk pemasangan menegak, mencapai kombinasi tiga dimensi.

Sistem lubang: Ciri utama perlawanan ini ialah dari platform ke aksesori, terdapat lubang standard tanpa benang tradisional atau T-slot. Ditambah dengan pin penguncian cepat, pemasangan boleh dibuat lebih cepat dan lebih mudah, dan kedudukan dapat dicapai.

Gabungan: Kerana semua lampiran adalah pra-dibuat, mereka boleh digabungkan dan diselaraskan mengikut keperluan produk.

Fleksibiliti: Dengan fungsi yang disebutkan di atas, keseluruhan peralatan boleh berubah mengikut perubahan produk. Satu set lekapan dapat memenuhi keperluan beberapa produk atau berpuluh-puluh produk, sangat mempercepatkan proses penyelidikan produk dan pembangunan dan pengeluaran percubaan, menjimatkan banyak tenaga kerja, sumber bahan, dan sumber kewangan (produk mesra alam dan rendah karbon).

Kimpalan: Produk ini adalah perlawanan sejagat yang direka khusus untuk pembuatan produk yang dikimpal; Digunakan untuk kemudahan kimpalan, fleksibiliti, dan banyak berbeza daripada kaedah kimpalan tradisional.

Keperluan asas untuk primer anti-rust pada platform kimpalan 3D adalah: lekatan yang baik ke permukaan pemutus, prestasi anti karat yang baik, lekatan yang baik ke lapisan atas cat, dan pembinaan dan penyimpanan yang mudah.

Ciri -ciri teratas untuk dicari dalam jadual kimpalan 3D

Apabila memilih jadual kimpalan 3D, penting untuk mempertimbangkan pelbagai ciri yang meningkatkan produktiviti dan ketepatan dalam projek kimpalan anda. Jadual kimpalan 3D berkualiti tinggi boleh membuat semua perbezaan dalam mencapai hasil yang optimum. Berikut adalah ciri -ciri teratas untuk dicari:

1. Pembinaan yang teguh: Jadual kimpalan 3D yang kukuh harus dibuat dari bahan gred tinggi yang mampu menahan beban berat dan kesulitan proses kimpalan. Cari jadual yang dibina dari keluli tahan lama atau besi tuang, memastikan umur panjang dan kestabilan.

2. Modularity: Keupayaan untuk menyesuaikan dan menyesuaikan persediaan anda adalah penting. Jadual kimpalan 3D modular membolehkan integrasi pelbagai tambahan dan aksesori, membolehkan anda menyesuaikan ruang kerja anda untuk memenuhi projek-projek tertentu, sama ada reka bentuk rumit kecil atau perhimpunan besar.

3. Pemesinan Precision: Untuk mencapai ketepatan yang paling tinggi, permukaan dan slot dalam jadual kimpalan 3D hendaklah dimesin dengan tepat. Cari jadual yang menawarkan corak grid dengan lubang dan slot yang tepat, yang memudahkan pengapit dan kedudukan kerja yang selamat.

4. Jadual kimpalan 3D berkualiti harus menyediakan pelbagai titik pemasangan dan pengapit, yang membolehkan konfigurasi fleksibel dan memegang selamat pada bentuk dan saiz bahan yang berbeza.

5. Keserasian dengan lekapan: Pastikan jadual kimpalan 3D yang anda pilih serasi dengan pelbagai sistem fixturing. Keserasian ini akan meningkatkan keupayaan anda untuk membuat persediaan tersuai dengan cepat dan cekap, menjimatkan masa dan meningkatkan produktiviti.

6. Rawatan Permukaan: Permukaan yang menentang pencemaran dan haus adalah penting dalam persekitaran kimpalan. Cari jadual dengan salutan anti-spatter atau kemasan yang membantu mengekalkan permukaan kerja yang bersih dan memanjangkan jangka hayat meja.

Faedah menggunakan jadual kimpalan 3D untuk kerja ketepatan

Dalam dunia fabrikasi logam, mencapai ketepatan dan ketepatan adalah yang paling penting untuk projek yang berjaya. Salah satu alat yang paling berkesan yang tersedia untuk pengimpal ialah jadual kimpalan 3D Precision. Peralatan penting ini bukan sahaja meningkatkan produktiviti tetapi juga meningkatkan kualiti kerja siap.

Jadual kimpalan 3D Precision direka dengan rangka kerja yang mantap yang membolehkan persediaan disesuaikan yang disesuaikan dengan keperluan khusus setiap projek. Permukaan biasanya diperbuat daripada bahan berkualiti tinggi, memastikan ketahanan dan kestabilan semasa operasi kimpalan. Kestabilan ini boleh menghalang warping atau penyelewengan bahagian -bahagian logam yang sedang dijalankan, yang penting untuk mengekalkan piawaian ketepatan yang tinggi.

Satu lagi manfaat penting menggunakan jadual kimpalan 3D ketepatan adalah jig dan lekapan maju yang dapat menampung. Banyak jadual ini dilengkapi dengan T-slot atau lubang yang membolehkan pengimpal mengepung komponen dengan selamat. Ciri ini penting untuk projek pelbagai dimensi, di mana mengekalkan konfigurasi yang betul adalah penting. Akibatnya, risiko misalignment dan kesilapan dikurangkan, membolehkan kimpalan yang bersih dan tepat.

Selain itu, penggunaan jadual kimpalan 3D ketepatan dapat menyelaraskan aliran kerja dan mengurangkan masa yang dihabiskan untuk setiap projek. Dengan menyediakan ruang kerja yang ditetapkan yang dianjurkan dan cekap, pengimpal boleh memberi tumpuan lebih kepada aspek kreatif dan teknikal kerja mereka dan bukannya pada persediaan. Kecekapan yang meningkat ini membawa kepada tahap produktiviti yang lebih tinggi dan akhirnya keuntungan yang lebih baik untuk perniagaan.

Kesimpulannya, melabur dalam jadual kimpalan 3D ketepatan adalah penukar permainan untuk mana -mana pengimpal profesional yang ingin meningkatkan kraf mereka. Dengan keupayaannya untuk memberikan kestabilan, kebolehcapaian, dan kecekapan, ia adalah alat yang tidak ternilai yang menyokong kerja kimpalan yang berkualiti tinggi dan tepat. Sama ada anda pakar berpengalaman atau pemula dalam bidang kimpalan, menggunakan jadual kimpalan 3D ketepatan pasti akan meningkatkan projek anda ke peringkat seterusnya.

Fungsi teras dan nilai aplikasi perindustrian jadual kimpalan 3D

Jadual kimpalan 3D Storaen mentakrifkan ketepatan dan kecekapan dalam fabrikasi kimpalan industri, yang berfungsi sebagai platform modular serba boleh yang direka untuk menyelaraskan kedudukan kerja, integrasi perlawanan, dan operasi kimpalan pelbagai paksi. Sebagai penyedia utama jadual fabrikasi kimpalan, kami menyampaikan penyelesaian yang menggabungkan ketegaran yang tinggi, konfigurasi yang disesuaikan, dan ketepatan yang boleh diulangi untuk persekitaran pembuatan moden yang menuntut hasil kimpalan sifar.

Kedudukan ketepatan di teras

Di tengah-tengah reka bentuk meja kimpalan 3D kami adalah grid lima sisi lubang-lubang yang dipesis (D28 atau D16 siri), yang membolehkan lampiran pengapit, sudut, dan lekapan lancar di permukaan atas dan keempat panel sampingan. Sistem grid ini (jarak 100x100mm atau 50x50mm) memastikan ketepatan kedudukan dalam ± 0.05mm, menghapuskan tekaan dalam menyelaraskan komponen kompleks seperti bingkai casis automotif, kurungan aeroangkasa, atau bahagian jentera tugas berat. Hasilnya? Persediaan kimpalan berulang yang mengurangkan pelarasan percubaan dan kesilapan sebanyak 60%, kritikal untuk pengeluaran besar-besaran di mana konsistensi tidak boleh dirunding.

Fleksibiliti modular untuk keperluan fabrikasi yang pelbagai

Jadual fab kimpalan kami berkembang maju pada kebolehsuaian:

Integrasi Multi-Platform: Saiz Standard (1000x1000mm hingga 2000x4000mm) boleh digerakkan bersama-sama dengan menggunakan pin cepat, mewujudkan permukaan kerja lanjutan untuk projek besar-ideal untuk pemasangan pembuatan kapal atau peralatan pertanian.
Perubahan perlawanan bebas alat: Serasi dengan pelbagai aksesori kimpalan (U-blok, T-slot, pengapit magnet), jadual membolehkan rekonfigurasi cepat antara pekerjaan yang berbeza, memotong masa persediaan perlawanan sebanyak 50% berbanding dengan jadual kedudukan tetap tradisional.

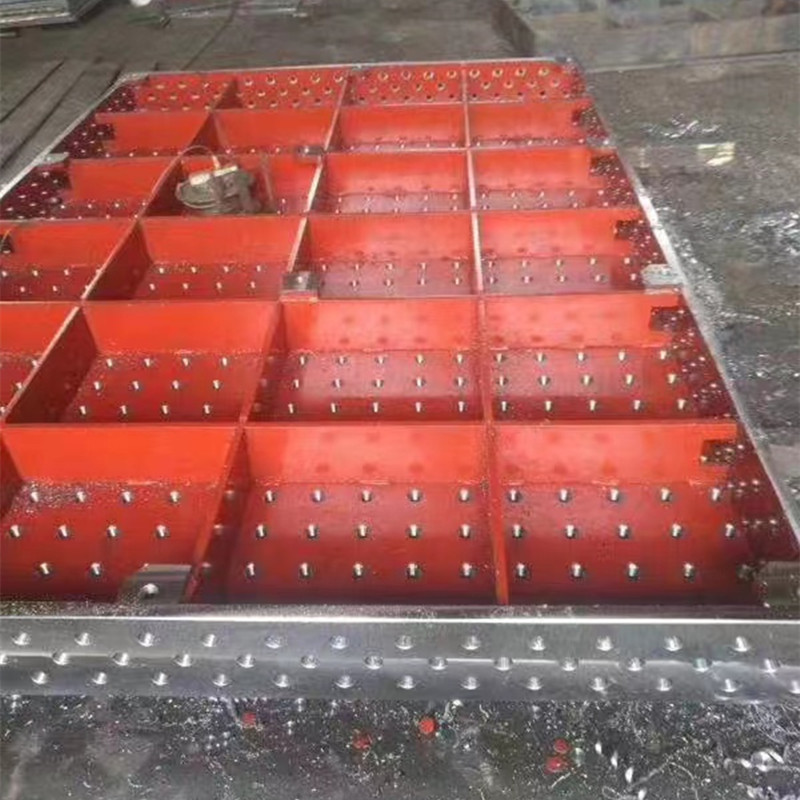

Kapasiti Beban Berat: Dibina dari besi tuang HT300 atau Q345 keluli dengan struktur bawah tanah ribbed, jadual ini menahan beban statik sehingga 2700kg, menyokong komponen perindustrian terbesar tanpa pesongan-mesti untuk kimpalan lengan penggali atau fabrikasi struktur kren.

Aplikasi perindustrian: di mana ketepatan memenuhi produktiviti

Pembuatan automotif

Gunakan sebagai jadual fabrikasi kimpalan untuk memasang bingkai badan kereta, memastikan kimpalan tempat menyelaraskan dalam ± 0.1mm untuk memenuhi piawaian kualiti OEM. Pilihan salutan anti-spatter melindungi permukaan dari serpihan kimpalan, memanjangkan hayat perkhidmatan dalam barisan pengeluaran volum tinggi.

Aeroangkasa & Pertahanan

Kritikal untuk membuat struktur aloi aluminium ringan (contohnya, enjin pesawat), di mana kestabilan haba meja (pengembangan minimum di bawah haba kimpalan) dan kebosanan (0.02mm/1000mm) mencegah sisihan dimensi yang dapat berkompromi dengan keselamatan penerbangan.

Jentera & Peralatan Berat

Penyelesaian pergi untuk bingkai jentolak kimpalan atau casing pam perindustrian, berkat pembinaannya yang mantap dan reka bentuk modular yang menampung bahan kerja berbentuk ganjil melalui pemasangan perlawanan tersuai.

Mengapa jadual kimpalan 3D Storaen memimpin jalan

Beyond Functions Inti, Ciri -ciri Jadual Kami:

Kecemerlangan Selesai Permukaan: Permukaan tanah (RA1.6-RA3.2) memastikan pergerakan perlawanan yang lancar dan penjajaran yang tepat, sementara rawatan nitriding pilihan meningkatkan rintangan dalam persekitaran kimpalan yang kasar.
Pematuhan Standard Global: Bersertifikat kepada ISO 9001 dan JB/T7974-99, jadual kimpalan 3D kami memenuhi tuntutan ketat piawaian fabrikasi antarabangsa, yang memberikan ketenangan fikiran dalam projek rentas sempadan.

Tingkatkan proses kimpalan anda dengan Storaen

Sama ada anda memerlukan jadual fab kimpalan padat untuk prototaip atau jadual kimpalan 3D berskala besar untuk pengeluaran besar-besaran, penyelesaian Storaen menyampaikan ketepatan, ketahanan, dan fleksibiliti yang diperlukan untuk terus maju dalam fabrikasi moden. Dengan meminimumkan masa persediaan, memaksimumkan keserasian perlawanan, dan memastikan ketepatan yang berulang, jadual kami mengubah kimpalan dari proses manual, rawan ralat ke dalam aliran kerja yang diperkemas, memberi kuasa kepada pasukan anda untuk membina lebih baik, lebih cepat, dan dengan keyakinan yang tidak dapat ditandingi.

Sistem aksesori dan penyelesaian tersuai untuk jadual kimpalan 3D

Jadual kimpalan 3D Storaen dilengkapi dengan sistem aksesori yang komprehensif dan penyelesaian tersuai yang disesuaikan, yang direka untuk memaksimumkan fleksibiliti, ketepatan, dan kesesuaian untuk setiap keperluan fabrikasi kimpalan. Sama ada anda memerlukan komponen standard untuk persediaan cepat atau pengubahsuaian yang lebih baik untuk projek -projek yang unik, tawaran kami mengubah jadual fabrikasi kimpalan anda ke dalam stesen kerja yang sangat khusus untuk memenuhi tuntutan pembuatan moden yang tepat.

Ekosistem aksesori modular untuk integrasi lancar

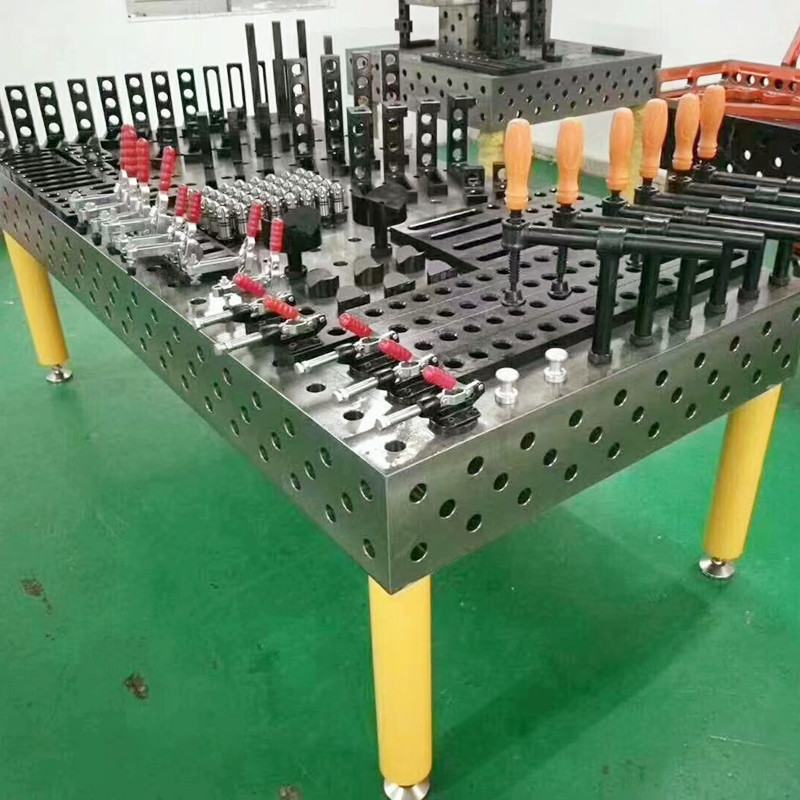

Aksesori plug-and-play kami meningkatkan fungsi jadual fab kimpalan anda, membolehkan perubahan konfigurasi pesat dan aliran kerja yang dioptimumkan:

Alat Sokongan & Penyelaras: Kaki keluli laras dengan pad anti-getaran memastikan persediaan yang stabil di lantai kedai yang tidak rata, manakala sistem mengangkat hidraulik (julat ketinggian 100-500mm) membolehkan kedudukan ergonomik untuk kimpalan overhead atau sukar dicapai.
Penyelesaian Fixturing & Clamping: Pelbagai pengapit magnet, pengapit togol, dan blok U (serasi dengan sistem lubang D28/D16) kerja-kerja yang selamat dari semua bentuk dan saiz, dengan mekanisme pelepasan cepat mengurangkan masa pemasangan perlawanan sebanyak 40%. Kurungan bersudut (0-90 ° boleh laras) dan perselisihan ketepatan bantuan dalam penjajaran pelbagai paksi, kritikal untuk perhimpunan kompleks seperti lengan robot atau kekejaman aeroangkasa.
Penambahan Keselamatan & Perlindungan: Salutan anti-spatter (digunakan untuk permukaan meja) dan pengawal percikan yang boleh ditanggalkan meminimumkan pengumpulan serpihan, sementara tikar tahan panas melindungi sistem grid dari pendedahan yang berpanjangan ke arka kimpalan-memanjangkan hayat perkhidmatan meja dalam persekitaran fabrikasi intensiti tinggi.

Penyelesaian tersuai: direka bentuk dengan visi anda

Dimensi & konfigurasi yang disesuaikan

Di luar saiz standard (1000x1000mm hingga 2000x4000mm), kami merancang jadual kimpalan 3D dalam panjang, lebar, dan ketinggian-termasuk platform besar (sehingga 5000x3000mm) untuk projek-projek berskala industri. Bentuk bukan rektalular (bulat, berbentuk L) dan kawasan pelekap tersembunyi menampung jentera khusus atau robot kimpalan automatik, memastikan integrasi lancar ke dalam barisan pengeluaran anda.

Ciri-ciri ketepatan

Penyesuaian sistem lubang: Laraskan jarak lubang (misalnya, 75x75mm untuk grid hibrid) atau nyatakan jenis benang metrik/imperial (M12, ½ "-13 UNC) untuk memadankan lekapan sedia ada, menghapuskan keperluan untuk plat penyesuai.
Rawatan Permukaan: Pilih dari kemasan tanah (RA1.6 untuk kegunaan standard) atau permukaan super-siap (RA0.8 untuk penjajaran gred metrologi), dengan pilihan nitriding (HV900+) untuk meningkatkan kekerasan dan menahan pakaian kasar dalam aplikasi tugas berat.

Pengubahsuaian khusus industri

Automotif: T-slot bersepadu untuk penjajaran tali pinggang penghantar, sesuai untuk sel-sel kimpalan bahagian kereta berkelajuan tinggi.
Aeroangkasa: Sisipan keluli tahan karat bukan magnetik untuk mengelakkan gangguan dengan peralatan NDT sensitif (ujian tidak merosakkan) semasa kimpalan aloi aluminium.
Marin: Undersides bersalut epoksi untuk rintangan kakisan dalam persekitaran air masin, dipasangkan dengan kurungan sudut bertetulang untuk fabrikasi komponen rig luar pesisir.

Sokongan Rapid & Sokongan Global

Aksesori saham: Kebanyakan pengapit, kaki, dan alat meratakan kapal dalam masa 24 jam, memastikan downtime minimum untuk pelarasan talian pengeluaran.
Masa Lead Custom: Jadual Custom Standard (reka bentuk bukan kompleks) dihantar dalam 15-20 hari, dengan sokongan kejuruteraan khusus untuk memperbaiki lukisan dan pilihan bahan (misalnya, keluli tahan karat untuk aplikasi gred makanan).
Kualiti yang disahkan: Semua jadual kimpalan 3D tersuai menjalani ujian kebosanan yang ketat (0.02mm/1000mm) dan pengesahan beban beban, disertai oleh laporan penentukuran ISO 9001 untuk kawalan kualiti yang boleh dikesan.

Buka Potensi Potensi Jadual Fab Kimpalan Anda

Dengan sistem aksesori Storaen dan penyelesaian tersuai, jadual fabrikasi kimpalan anda menjadi lebih daripada meja kerja -platform berskala untuk inovasi. Sama ada anda memerlukan komponen luar untuk keuntungan produktiviti segera atau jadual kimpalan 3D yang disesuaikan sepenuhnya untuk projek pecah tanah, pasukan kami menggabungkan kepakaran kejuruteraan dengan ketangkasan pembuatan untuk menyampaikan penyelesaian yang sepadan dengan visi anda. Meningkatkan operasi kimpalan anda dengan aksesori yang menyesuaikan diri dan penyesuaian yang berubah -kerana dalam fabrikasi, ketepatan adalah segala -galanya, dan satu saiz tidak sesuai dengan semua.

Primer anti-karat yang biasa digunakan adalah cat gris. Cat resin semulajadi. Cat asfalt. Cat fosfat, dan lain -lain. Prestasi dan pelbagai aplikasi mereka berbeza -beza. Plat rata yang dikimpal telah dibersihkan. Selepas lulus pemeriksaan. Biasanya, cat anti karat digunakan pada permukaan nonmachined atau semua permukaan. Apabila memohon, ia harus difahami dengan teliti bahawa dalam pemilihan dan pengeluaran plat rata kimpalan, proses lukisan manual umumnya mudah. Ekonomi mudah dan sesuai untuk pengeluaran tunggal casting.

1. T dia bekerja persekitaran platform kimpalan. Persekitaran kerja yang sesuai untuk pelbagai cat anti-karat berbeza-beza. Oleh itu, apabila memilih, seseorang harus memahami persekitaran kerja plat rata yang dikimpal.
2.  Primer dan topcoat tidak perlu dipadankan. Plat rata kimpalan, sebagai tambahan kepada primer. Dan ia perlu dicat di atas. Kebanyakan topcoats digunakan selepas pemprosesan mekanikal, jadi lekatan antara primer dan topcoat harus dipertimbangkan. Umumnya, primer dan topcoat yang disediakan dengan bahan cat yang sama dipadankan. Primer dan topcoat yang disediakan dengan pelbagai jenis cat mungkin tidak serasi kerana lekatan kuat mereka. Mereka tidak boleh mengikat dengan baik antara satu sama lain. Oleh itu, adalah perlu untuk memahami prestasi cat.
3. Kaedah pembinaan primer anti-karat. Setiap primer anti-karat mempunyai kaedah pembinaan dan salutan yang baik. Untuk mengesahkan sama ada kilang atau bengkel mempunyai keadaan sedemikian, plat rata yang dikimpal dihasilkan mengikut piawaian JB/T7974-99. Produk ini dibuat ke dalam plat ribbed dan jenis kotak. Wajah kerja mempunyai bentuk segi empat tepat, diperbuat daripada bahan HT200. Wajah kerja mengamalkan teknologi mengikis dan mengisar, dan bentuk V boleh dimesin di muka kerja. Berbentuk t. Alur berbentuk U dan lubang bulat. Lubang -lubang panjang, dan lain -lain. Plat rata kimpalan adalah alat rujukan rata yang digunakan untuk kimpalan bahan kerja, dan plat rata harus diselaraskan ke mendatar mengikut keperluan pemasangan. Beban diedarkan secara merata pada setiap titik sokongan. Apabila menggunakan pada suhu ambien 20 ± 5 ℃, getaran harus dielakkan.
